? ? 太陽能發電系統地面用光伏方陣支架可分為固定式、可調式和自動跟蹤式等。地面安裝的光伏支架要有足夠的強度，滿足光伏方陣靜載荷(如積雪重量)和動載荷(如臺風)的要求，保證方陣安裝安全、牢固、可靠。應保證組件與支架連接牢固可靠，支架與基礎連接牢固，要能抵抗120kmh?(3s)的風力而不被破壞。組件下邊緣離地面距離最小不低于0.5m主要考慮下面幾個因素:①要考慮當地最大積雪深度:②高于當地發生洪水時的水位高度③防止下雨時泥沙藏到光伏組件表面:④防止小動物的破壞。??????

? ? 方陣支架應保證可靠接地，鋼結構支架應經過防銹涂鍍處理，以滿足長期野外使用的要求，使用的緊固件應采用不銹鋼件或經過表面處理的金屬件。同屋頂光伏方陣支架一樣，地面光伏方陣支架可以用角鋼和槽鋼等鍍鋅鋼材進行加工焊接，也可選擇光伏支架專業廠家生產的地面專用鋼制沖壓支架或鋁合金支架。地面用光伏支架主要有單立柱鋼支架和鋁合金支架、雙立柱鋼支架和鋁合金支架、傾斜角可調鋼支架等，具體使用安裝方法、規格尺寸等技術參數可參考支架生產廠家的相關產品手冊。

???另外，在屋頂和地面支架設計時還要考慮前后支架之間陰影的遮擋。當幾組光伏組件方陣需要前后放置時，如果前后兩組方陣之間的距離太小，前邊的光伏方陣的陰影會把后面的光伏方陣部分遮擋。因此設計時要計算前后方陣之間的合理距離。假設光伏方陣的上邊緣高度為L，其南北方向的陰影長度為L2，太陽高度角為A,方位角為B,則陰影的倍率R為

R=?L2/L1=cot4X?cosB

? ? 這個倍率最好按冬至那一天的數據進行計算，因為冬至這天的陰影最長。?例如，光伏方陣的上邊緣的高度為H,下?邊緣的高度為H2,則方陣之間的距離M為M=?(H+H2)?XR。

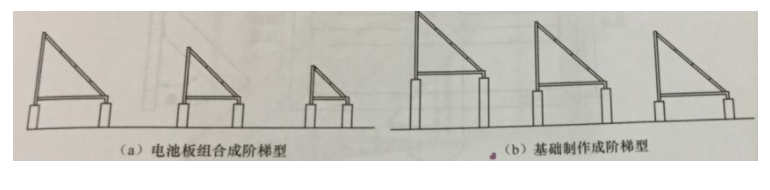

? ? 當緯度較高時，光伏方陣之間的距離應加大，相應地安裝場所的面積也會增加。對于有防積雪措施的光伏方陣來說，其傾斜角度大，造成光伏方陣的高度增加，為避免陰影的影響，相應地也會使光伏方陣之間的距離加大。通常在排布光伏方陣時，為減少光伏方陣占地面積或可用面積有限時，可分別選取每個光伏方陣中光伏組件的拼裝組合數量使其高度尺寸成階梯型，也可以考慮方陣基礎制作成階梯型安裝光伏方陣。

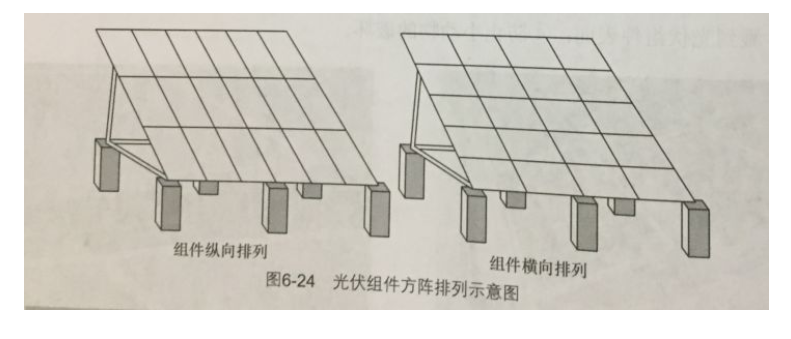

? ? 方陣中光伏組件有橫向排列和縱向排列兩種方式，橫向排列般每列放置3~5塊電池組件，縱向排列每列放置2~4塊電池組件。支架具體尺寸要根據所選用的光伏組件規格尺寸和排列方式確定。

?
