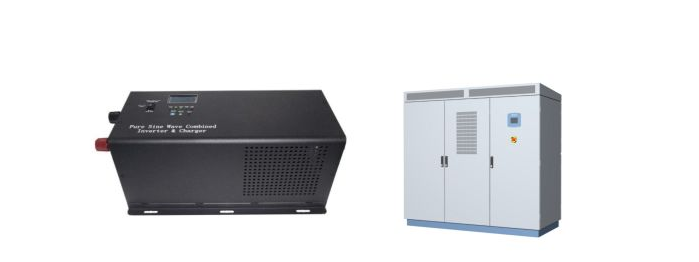

? 將直流電能變換成為交流電能的過程稱為逆變，完成逆變功能的電路稱為逆變電路，而實現逆變過程的裝置稱為逆變器或逆變設備。太陽能發電系統中使用的逆變器是一種將光伏組件所產生的直流電能轉換為交流電能的轉換裝置。它使轉換后交流電的電壓、頻率與電力系統交流電的電壓、頻率相一致，?以滿足為各種交流用電負載供電及并網發電的需要。

?

? 根據逆變轉換電路工作頻率的不同逆變器分為工頻逆變器和中、高頻逆變器。工頻逆變器首先把直流電逆變成工頻低壓交流電，再通過工頻變壓器升壓成220V/50Hz的交流電供負載使用。工頻逆變器的優點是結構簡單，各種保護功能均可在較低電壓下實現，因其逆變電源與負載之間有工頻變壓器存在，故逆變器運行穩定、可靠，過載能力和抗沖擊能力強，并能夠抑制波形中的高次諧波成分。但是工頻變壓器存在笨重和價格高的問題，而且其效率較低，一般不會?超過90%，同時因為工頻變壓器滿載和輕載運行時鐵損基本不變，所以在輕載運行時空載損耗較大，效率也較低。

?

??高頻逆變器首先通過高頻DC-DC 變換技術，將低壓直流電逆變為高頻低壓交流電，然后經過高頻變壓器升壓，再經過高頻整流濾波電路整流成360V左右的高壓直流電，最后通過工頻逆變電路得到220V的工頻交流電供負載使用。由于高頻逆變器采用的是體積小、重量輕的高頻磁性材料，因而大大提高了電路的功率密度，使逆變電源的空載損耗很小，道亦效率提高，因此在一般用電場合，特別是造價較高的光伏發電系統，首選高頻逆變器。

?

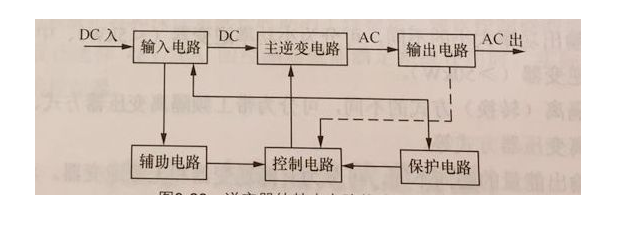

??道變器的基本電路由輸入電路、輸出電路、主逆變開關電路(簡稱主逆變電路)、控制電路、輔助電路、 保護電路等構成。各電路作用如下。

?(1)輸入電路

?

??????輸入電路的主要作用就是為主逆變電路提供可確保其正常工作的直流工作電壓。

?

(2)主逆變電路

?

??????主逆變電路是逆變器的核心，它的主要作用是通過半導體開關器件的導通和關斷完成逆變功能。逆變電路分為隔離式和非隔離式兩大類。

?

(3)輸出電路

?

??????輸出電路主要是對主逆變電路輸出的交流電的波形、頻率、電壓、電流的幅值和相位等進行修正、補償、調理，使之能滿足使用需求。

?

(4) 控制電路

?

控制電路主要是為主逆變電路提供一系列的控制脈沖來控制逆變開關器件的導通與關斷，配合主逆變電路完成逆變功能。

?

(5)輔助電路

輔助電路主要是將輸入電壓變換成適合控制電路工作的直流電壓。輔助電路還包含了多種檢測電路

?

(6)保護電路

保護電路主要包括輸入過電壓、欠電壓保護，輸出過電壓、欠電壓保護，過載保護，過流和短路保護，過熱保護等。
